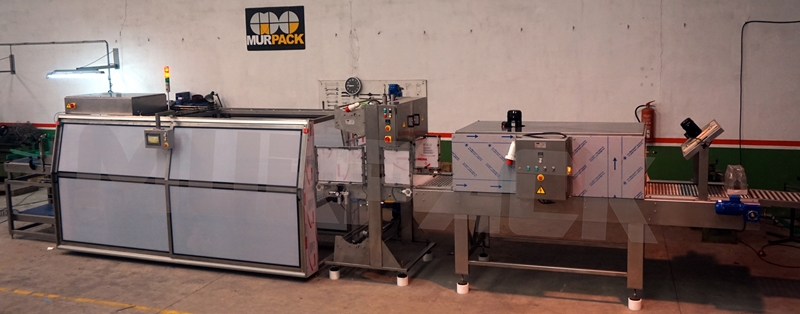

Línea de agrupado, enfajado y retráctilado de envases sobre bandeja o plancha de cartón + film termoretractil


  • Tensión alimentación: 220/380V 50 Hz.
  • Potencia instalada: 30Kw.
  • Altura máxima del envase: 300mm.
  • Diámetro máximo del envase: 225mm.
  • Anchura máxima de la agrupación: 475mm.
  • Producción:
    • Modelo: 20 pack/min
    • Modelo: 30 pack/min

Línea para el agrupado, embandejado, enfajado y retráctilado automático de envases en diferentes formatos sobre soporte de plancha o bandeja de cartón

Funcionamiento
  1. Está compuesto por un transportador de entrada y alimentación de producto, donde automáticamente y mediante unas bandas, se distribuye el producto en calles para su agrupado.
  2. El almacén de cartones está bajo el transportador de entrada de producto, y mediante un sistema de cadenas la base de cartón es elevada hasta la posición de carga del producto.
  3. Un sistema automático realiza el paso del producto en la agrupación deseada, para posteriormente mediante un sistema sincronizado de barras superiores, cargar la agrupación formada sobre la base de cartón dispuesta.
  4. La base de cartón con el producto cargado es trasladada mediante empujadores mecánicos, realizándose si se requiere durante el proceso la conformación de la bandeja y el pegado de solapas mediante cola caliente
  5. Pasando automáticamente la agrupación a la zona de enfajado donde el producto es envuelto en film termoretractil
  6. Posteriormente el paquete ya formado y envuelto en film retráctil se introduce en el túnel de retractilado, donde es sometido a una corriente de aire caliente de circuito cerrado para su retracción.
  7. Saliendo de este un paquete compacto y listo para ser paletizado
  1. Construcción robusta en acero inoxidable.
  2. Regulación de velocidad electrónica.
  3. Banda de transporte de entrada de producto modular en acetal para no dañar el envase.
  4. Gran simplicidad en el cambio de formato con parámetros de maquina memorizados.
  5. Regulación de máquina mediante volantes con parámetros de posición visualizados.
  6. Doble sistema de detección y aviso de producto caído para evitar posteriores atascos y paradas en el proceso productivo
  7. Sistema de carga segura de planchas de cartón en su gran almacén de cartones con capacidad para 500Uds. sin tener que parar el proceso productivo
  8. Sistema de detección de fallo en motores
  9. Equipo automático de cola caliente de fácil acceso para su carga, con indicador de arranque de máquina cuando la cola alcanza su temperatura de trabajo.
  10. Tecnologia de asistencia remota para una eficaz y rápida reparación.
  11. Sistema de automatismo mediante PLC Omron
  12. Visualización y control de todos los parámetros de la maquina mediante pantalla HMI Omron
  13. Regulación automática de la medida necesaria del desarrollo de film para el enfajado de cada producto, sin necesidad de cambiar parametros entre distintas medidas de paquete.
  14. Rápido y simple cambio de bobina de film.
  15. Sistema de detección de bobina gastada en el desenrrollador de film, avisando al operario antes de quedarse sin film la maquina, evitando así una posterior parada de mayor duración en la producción
  16. Sistema de detección de aire comprimido con presión inadecuada, realizandose el aviso al operario y parando para evitar el mal funcionamiento de la maquina.
  17. Nuevo ECO diseño del circuito de aire caliente, con el que se ahorra un 40% de energía con respecto a anteriores modelos.
  18. Banda de transporte del producto del túnel de retráctil de acero inoxidable.
  19. Sistema en túnel de retráctilado de calor permanente de alta pecisión, con temperatura controlada eléctronicamente regulable mediante pantalla.
  20. Regulación de los flujos de aire caliente con mandos exteriores.
  21. Sistema de rodillos laterales a la salida del túnel para un ajuste optimo del plástico al paquete.
  22. Enfriador de paquete a la salida del circuito de aire caliente para endurecer el film y evitar posibles deformaciones en el apilado.
  23. Transportador de rodillos a la salida del túnel, para acumulación de paquetes.
  24. Cadenado de cierre de máquina en acero, aluminio y policarbonato con sistema de seguridad de parada por apertura de puertas.

Funcionamiento Línea de embalaje para agrupaciones de envases en plástico retráctil con soporte de cartón
